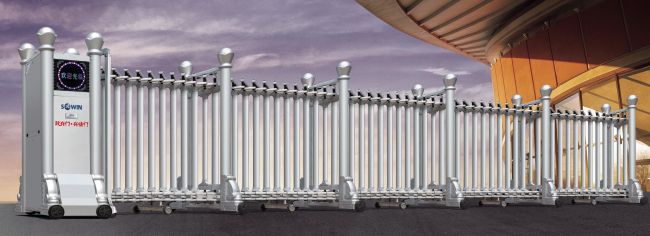

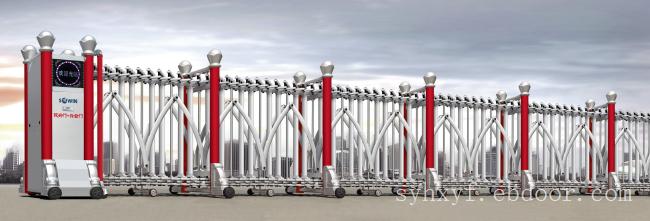

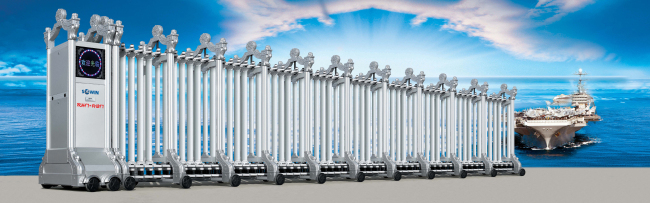

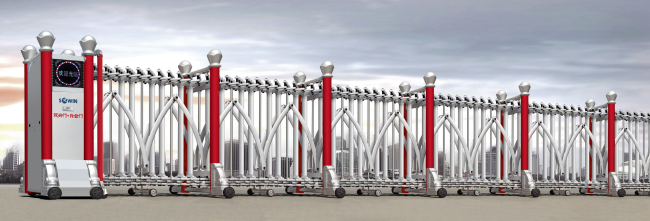

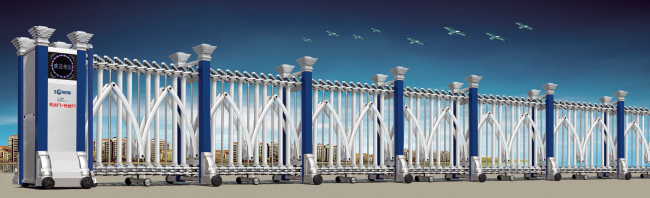

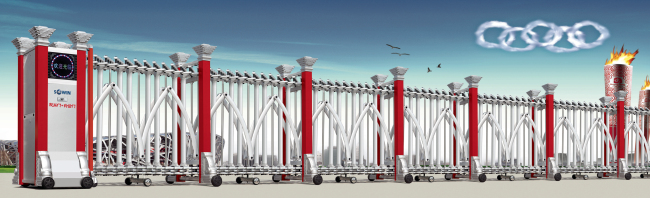

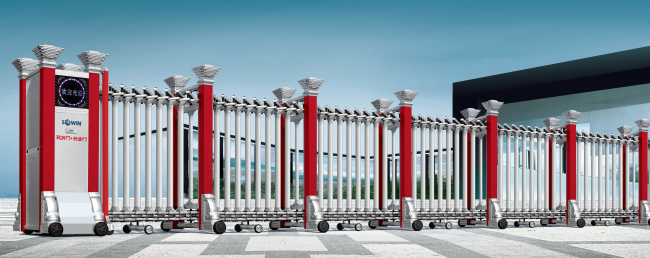

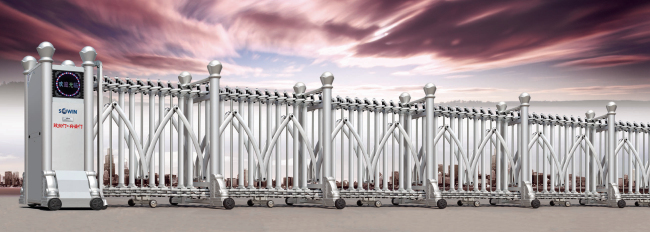

电动伸缩门主要有伸缩门体、机头、控制器三部分组成。
1、伸缩门体：伸缩门体是由门体大框、交叉撑、轴（定轴、滑轴）及

门体轮等主要部件组成。门体整体为金属结构，按材质又分为不锈钢

门体、铝合金门体、压铸铝门体。
2、机头：由驱动器和电气部分组成，它固定在门体的一端，带动门体

伸缩运动，与门体配套使用。
驱动器分普通型和机器人型。
3、控制器：由控制盒、台式控制器及手柄遥控器组成。
1）、控制盒：固定在机头内，由它接收控制器发出的指令控制门体的

运行。
2）、台式控制器：主要由值班人员在值班室内使用。
3）、手柄遥控器：主要配备车辆使用，可在机头周围10-30米内（根

据现场的无线电通讯环境而定）活动控制大门的开、关。
主要技术参数
1、产品常规高度：1600mm
2、环境温度：-250 - +750
3、空气相对湿度：≤90%
4、绝缘：Grade B
5、变速箱速比：1 : 40
6、驱动器技术参数表：
品种 电源电压 电流 功率 电机转速 移动速度 频率 牵引极限 噪声
普通型 220V 3A 370W 1440r/分 18m/分 50HZ 25米以下 <60db
机器人型 220V 1.2A×2 120W×2 2800r/分 18m/分 50HZ 15米以下

<60db
编辑本段安装与调试1、预埋轨道。
2、固定门体：将门体放入轨道，尾部的底撑用专用固定卡及地脚膨胀

螺钉（M12×80）固定。
3、限位开关：按照设定门体的开、关位置埋设限位装置。
4、固定控制盒：控制盒可以装在机头箱内，也可移至离主机10米之内

的室内。
5、连接线路：严格按接线图依次接好相对应的连线（严禁在通电状态

下接线），接线要牢固，端子与端子之间不能短路，并捡查线路是否

正确。
6、调试：
1）、首先用手动的方式人工推拉门体，检查门体运行是否正常，在确

定门体运行正常的情况下，方可接通电源。
2）、接通电源，控制盒电源指示灯亮，按“开”按纽，“开”指示灯

亮，门体能自动打开至设定的限位处自动停止。按“关”按纽 ，“关

”指示灯亮，门体能自动关闭至设定的限位处自动停止。
3）、在调试运行过程如发现门体运行限位不准确，可调整限位开关的

高度。
4）、调试运行5次以上，如一切正常方可投入使用。
编辑本段使用方法1、接通电源，控制盒电源指示灯亮。
2、开门：按“开”键，工作指示灯亮，门体收缩，大门通道自动打开

。
3、关门：按“关”键 ，工作指示灯亮，门体伸展，大门通道自动关

闭。
4、手动：遇到停电时，可打开机头箱门，用专用钥匙插入匙孔，旋转

180度，即可转为人工推拉。
5、遥控:：手持遥控手柄可在控制盒周围10-30米内（根据现场的无线

电通讯环境而定）活动控制，按遥控手柄的“开”键，大门自动打开

，按“关”键，大门自动关闭。
养护与维修自动伸缩门的使用寿命与日常的正确使用、合理

养护、及时维修有密切关系：
1、电动伸缩门电源必须架设专线，严禁与其它电器并用。
2、产品在安装牢固、经调试合格后方能使用。
3、控制盒必须安装在干燥、通风的位置，严禁靠近大功率无线电器材

，避免影响正常工作。使用控制按键时，不要用力过大、过猛，避免

损坏。
4、门体运行时，导轨上严禁人员及车辆停留。操作人员应随时留视门

体运行情况，以免发生意外。
5、轨道内应经常清扫，以免杂物堆积影响运行。
6、驱动器每年至少要加注一次润滑脂，链条应经常加注润滑油，并检

查各部件磨损情况，磨损严重的机件要及时维修或更换。
7、推拉电动伸缩门时，开、关轻、缓，禁止猛推猛拉，造成损坏。
8、产品出现故障时，请及时通知专业维修人员进行维修；非专业人员

不得擅自打开，否则，视为主动放弃保修权利。
9、故障产品凭产品保修卡享受免费保修（人为或自然灾害除外）。
